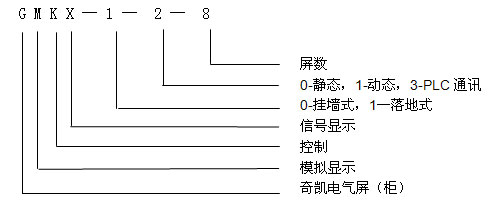

模拟屏可分为：挂墙式和落地柜式。
模拟屏可分别为：静态、动态（干接点引入）、智能动态（RS485通讯口引入）。
模拟屏可以实时反映运行状态，显示运行数据（四位数显表），具有年月日时分秒，安全运行天数数显钟。
| 交流输入电压 | 220V±10%V 50±10%Hz |
| 光带工作直流电压 | 24V |
| 模块模数标准 | 25×25mm2 |
| 光带耗电 | 15mA/单元 |
| 相比漏电起痕指数 | CT1≥100阻燃 |
| 模块 绝缘电阻 | ≥2MΩ |
| 模块工频耐压 | ≥2.5KV |
| 发光管寿命 | ≥50000小时 |
| 噪声 | ≤45dB |
| 通讯功能 | RS485通讯口MODBUS通讯协议 |
| 数显表计 | 4位 |
| 数显内容 | V、A、KW、KVA、COS、Hz |
| 时钟 | 年月日时分秒、安全运行天数 |
4.1、运行状态
反映高压、中压、低压一次设备运行状态，断路器红色表示合、绿色表示分、黄色表示故障，手车位置红色表示运行、绿色表示退出，接地刀红色表示合、绿色表示分。
4.2、运行数据
显示高压、中压、低压母线电压、电流、有功功率、无功功率、功率因素和频率。
上海奇凯电气成套设备有限公司
二〇一三年五月
