1、配置

直流屏采用西门子原装PLC作为中央监控，触摸屏实现人机对话，智能自冷式高频开关电源模块，配置阀控密封式铅酸电池，具有RS485通讯口BODBUS通讯协议。MTBF：≥105小时

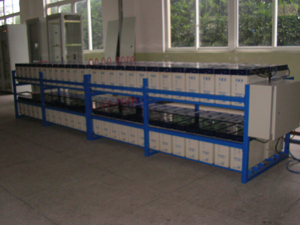

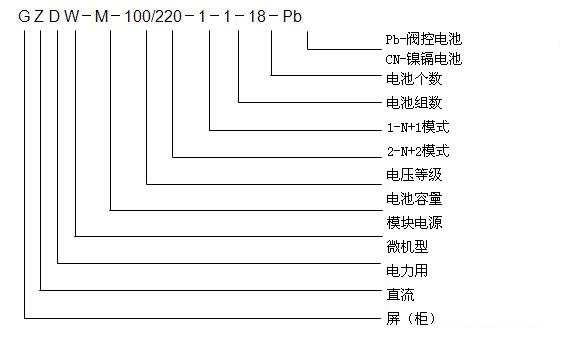

2、型号

表示：蓄电池容量100Ah、电压等级220V，采用一组N+1的充电模块，由18块阀控蓄电池组成的高频开关直流电源屏。

3、技术指标

说明：技术指标、功能要提高，可在订货时提出。

4、系统功能

4.1、控制和保护功能

1、两路交流输入失电、过电压、欠电压、缺相自动控制保护

2、对充电模块模拟量接口进行软启动控制

3、精确控制充电模块输出电压、电流，控制精度32位

4、自动控制电池强充、均充、浮充电全过程

5、按电池强充、浮充二条V-T曲线进行电池温度自动补偿充电参数

6、按电池均充电流下降值加时间控制自动补偿均充电参数

7、充电模块输出及电池组充电限流

8、控制母线自动调压

9、电池活化时间控制

10、充电模块故障保护

11、母线自动调压装置故障保护

12、漏电保护

13、历史资料储存和打印

4.2、检测功能

1、三相交流电压值及缺相、过压、欠压的自动检测

2、充电模块输出电压、电流自动检测

3、控制母线电压、电流自动检测

4、电池组电压、电流自动检测

5、单体电池自动检测

6、母线对地漏电流自动检测

7、馈出支路对地漏电流自动检测

8、电池温度自动检测

4.3、显示功能

触摸屏通过大液晶屏幕多画面转换，采用按钮、指示灯、仪表、文字、数据、方块图、条状图、状态图、曲线等多种模拟图形显示直流屏运行的动态过程和静态资料。

1、开机显示直流屏型号、规格、铭牌、厂名、地址、电话及操作方法

2、模拟显示系统原理图以及触点通断后线路动态变化

3、模拟显示充放电过程各部分状态变化

4、计量项目的显示：三相交流电压；充电模块输出电压、电流；蓄电池电压、电流；单体电池电压；控制母线和合闸母线电压、电流；母线绝缘电压值；馈出支路绝缘电阻值；电池温度；放电容量和设置时间

5、交流缺相、交流失电以及电压、电流超限报警显示

6、历史资料查阅

4.4、报警功能

1、母线绝缘不良报警

2、馈出支路绝缘不良报警

3、单体电池异常报警

4、控制母线电压、电流超限报警

5、模块输出电压、电流超限报警

6、三相电欠电压、过电压报警

7、温度过高报警

8、充电模块故障报警

9、画面和声音同时报警

4.5、通讯功能

RS485标准通讯口， MODBUS协议

4.6、储存和打印功能

画面容量256幅，历史资料储量3712K，配有打印机硬件接口

上海奇凯电气成套设备有限公司

二〇一三年五月
